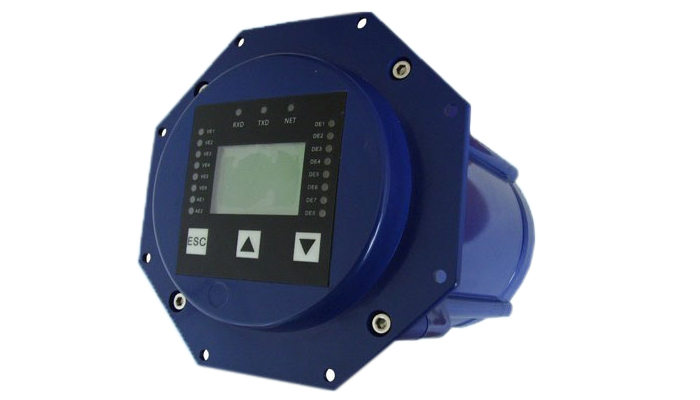

SM828L低功耗數據采集器
如有特殊需求,產品可開發定制。
1.1 產品簡介
SM828L數據采集器是微型低功耗RTU系統,采用高檔16位單片機為核心,配用高精度運算放大器、 接口芯片、看門狗電路、輸入輸出回路等組成,,并且嵌入通信模塊,所構成的遠程數據采集RTU終端, 具有性能穩定,性價比極高等特點。
SM828L數據采集器是專為工業集成設計的,在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計,保證了惡劣環境下的穩定工作,為您的設備提供了高質量保證。

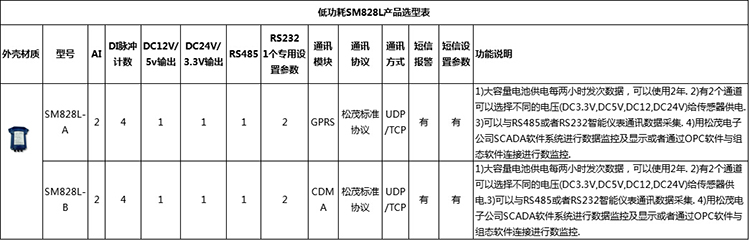

產品選型表:
1.2產品性能
● 具有兩路模擬16位AD通道采集,通道1采集電壓DC 0~5V,通道2采集電流DC 4~20mA。
● 具有兩路開關量或者脈沖量采集。
● 可組態采集數據的參數類型、量程、起始點、報警上下限及脈沖底度等。
● 可組態通訊接口,方便與具有通訊接口的儀表進行連接。
● 可組態站號、時間、通訊參數等。
● 支持動態域名及固定IP。
● 支持?jǐn)?shù)據傳輸?shù)腢DP或者TCP方式。
● 可組態模擬量及開關量GSM短信報警使能。
● 本地、遠程都可以查詢參數及實時數據,還能設置所有運行參數。
● 具有斷電記憶功能,斷電后不需要重新設置參數。
● 配用大容量EEPROM,根據設置的保存間隔時間,進行數據保存。
● 具有自動上發及補發數據報文功能。
● 具有一路獨立的RS485接口。
● 電源、通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。
● 可通過藍牙進行參數查詢、參數設置及狀態查詢。
1.3主要參數
● 安裝尺寸:直徑160 mm × 高205 mm。
● 工作環境溫度:-40℃ ~ +70℃。
● 儲存溫度:-25℃ ~ +80℃。
● 電池電壓:DC 3.6V(19Ah)。
● 模擬量電流輸入阻抗:250Ω。
● 模擬量電壓輸入阻抗:25KΩ。
● 脈沖及開關量:輸入采用無源接點輸入。
● 防護等級:IP68。
1.3主要參數
● 安裝尺寸:直徑160 mm × 高205 mm。
● 工作環境溫度:-40℃ ~ +70℃。
● 儲存溫度:-25℃ ~ +80℃。
● 電池電壓:DC 3.6V(19Ah)。
● 模擬量電流輸入阻抗:250Ω。
● 模擬量電壓輸入阻抗:25KΩ。
● 脈沖及開關量:輸入采用無源接點輸入。
● 防護等級:IP68。

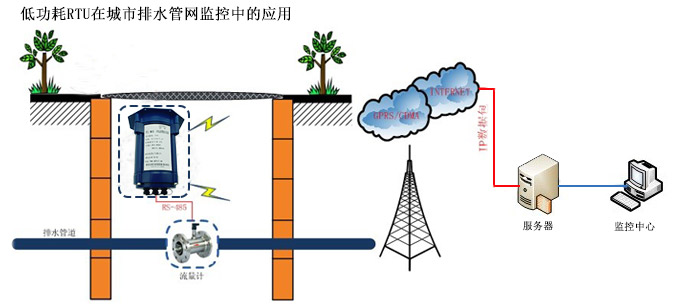

產品應用:

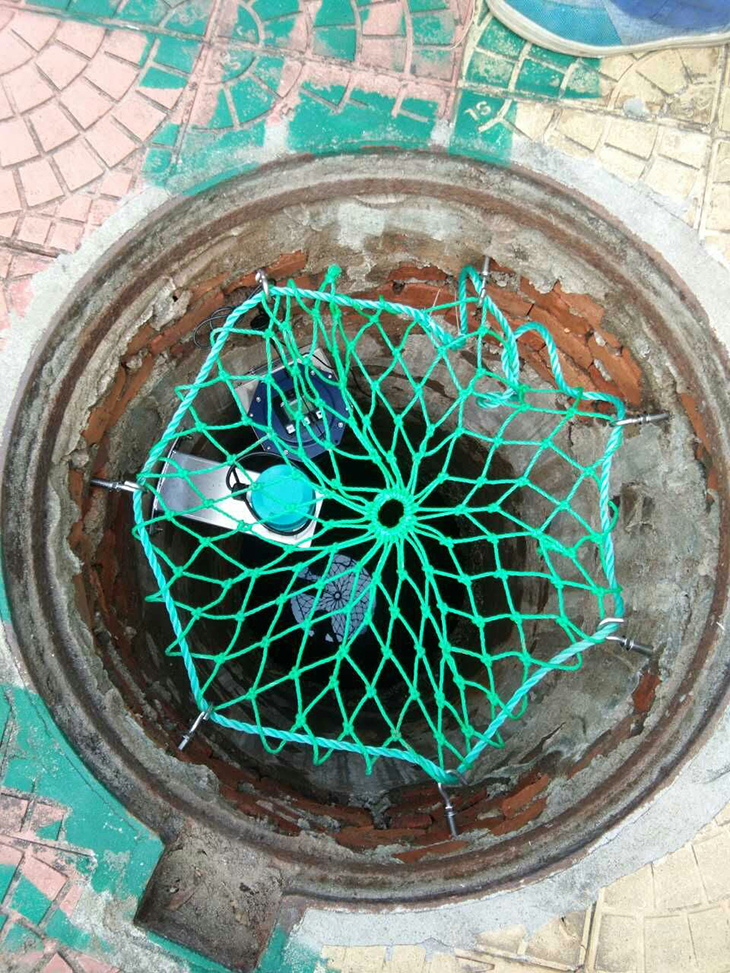

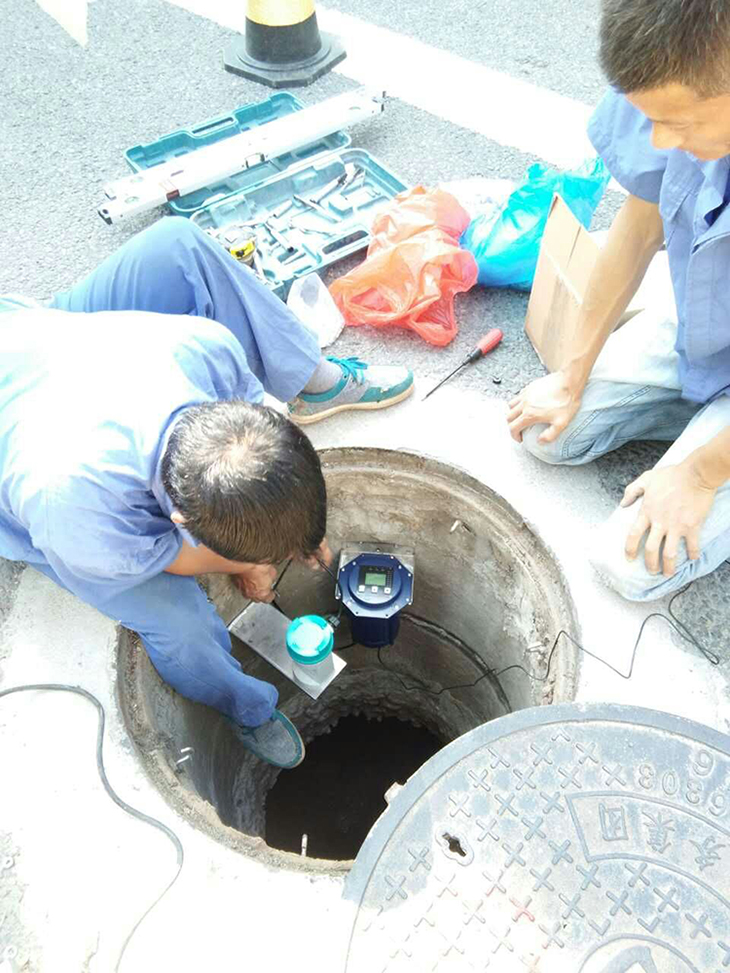

SM828L在城市管道中的現場應用
