無線集中顯示器 SM200-C

說明書下載

一、產品簡介
SM200-C 433 RTU無線集中顯示器是集成HART協議與RS232/RS485通訊于一體的高科技產品，是微型RTU系統。它以高檔ARM處理器為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。
由于SM200-C 433 RTU無線集中顯示器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

如有特殊需求，產品可開發定制。

二、產品性能
● 配有標準的RS485、RS232通訊接口，支持標準的MODBUS_RTU協議傳輸。
● 具有兩通道繼電器形式輸出接口，可以定義成報警自動控制或者指令控制。
● 配用4路LED數據顯示，便于直接讀取數據。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。

三、主要參數
● 安裝尺寸：長160 mm × 寬100 mm × 高50 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 10～24V或AC 220V。
● 電源輸入電壓：DC 12～24V。
● 防護等級：IP65。

四、SM200-C無線集中顯示器實物圖及指示燈功能
● NET通訊指示燈：通訊正常時長亮。
● RS485通訊指示燈：在RS485串口數據交換時閃爍。
● RS232通訊指示燈：在RS232串口數據交換時閃爍。

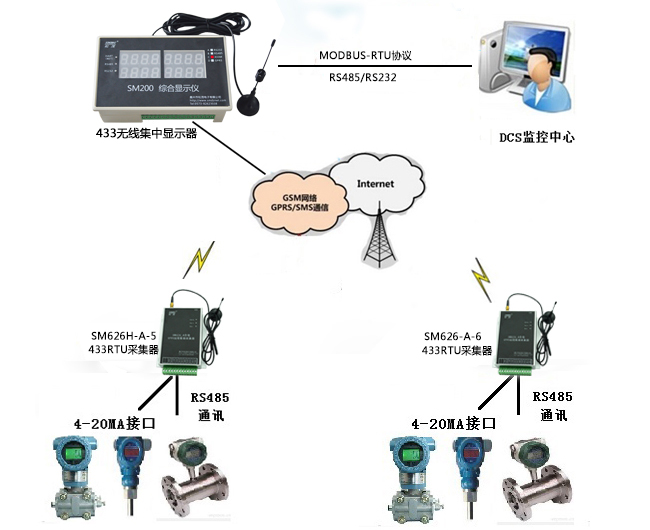

五、應用圖
