RS485-RS232-TCP智能轉換器

說明書下載

如有特殊需求，產品可開發定制。

一、產品簡介
SM700-T-2智能協議轉換器是一款多功能串口服務器，它以高檔ARM處理器為核心，包含一路RS232、一路RS485和一個網關，能夠?qū)崿F(xiàn)RS232、RS485、TCP/IP相互之間的數據轉換。所構成的數據采集轉換系統，具有性能穩定、性價比高等特點。
由于SM700-T-2智能協議轉換器硬件結構完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

二、產品性能
● 配有標準的RS485、RS232、TCP/IP通訊接口，支持相互間的數據轉換。
● 具有兩路開關量采樣功能。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。
● 采用工業通用的模塊外殼，便于安裝及調試。
● 支持多種特殊智能儀表，并能自定義設置讀取儀表的指令代碼。
● 電源及模塊狀態，RS485通訊及RS232通訊指示燈能清晰的指示采集器的工作狀態。

三、主要參數
● 安裝尺寸：長83 mm × 寬70 mm × 高25 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 24V。
● 防護等級：IP65。

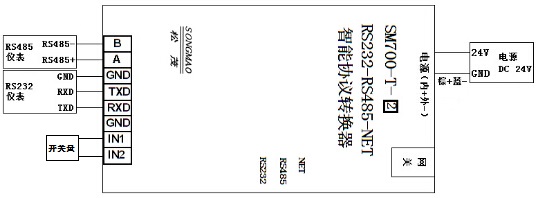

四、接線圖

五、應用圖

1.遠程管理多個串口通訊設備

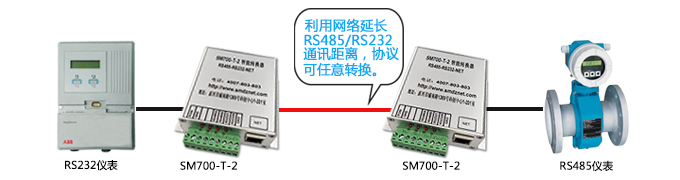

2、利用網絡延長RS485通訊距離

3.與組態軟件應用案例
