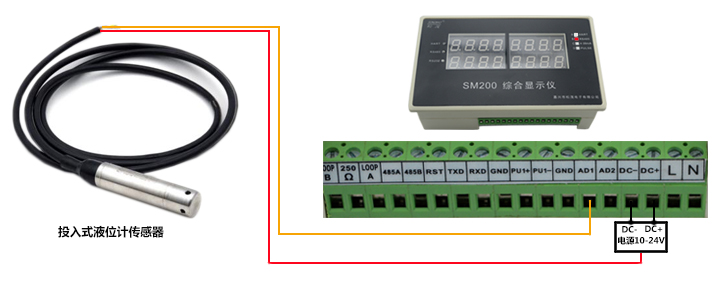

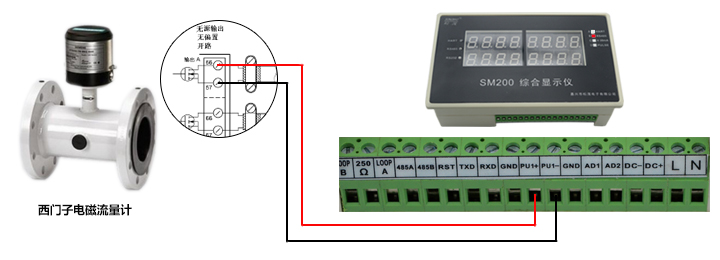

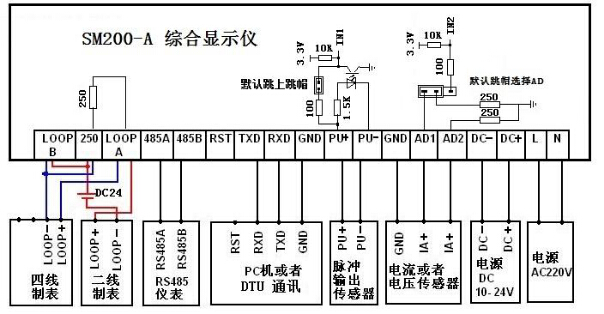

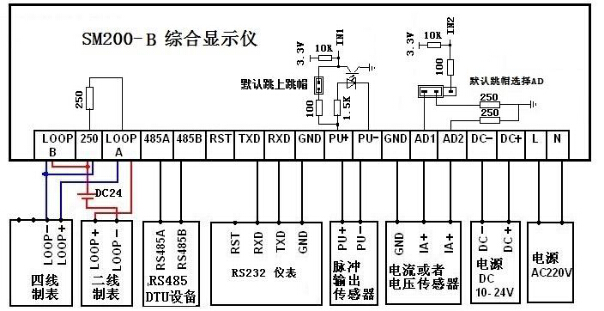

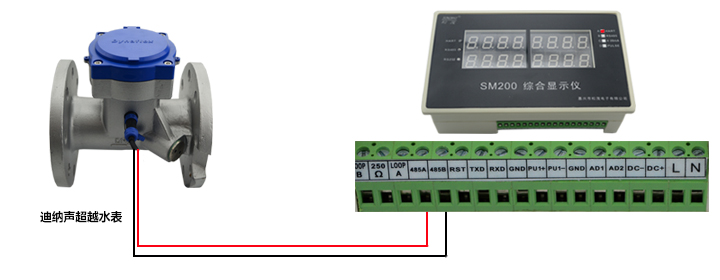

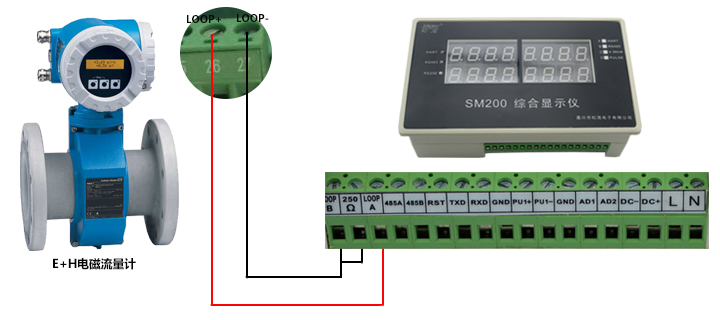

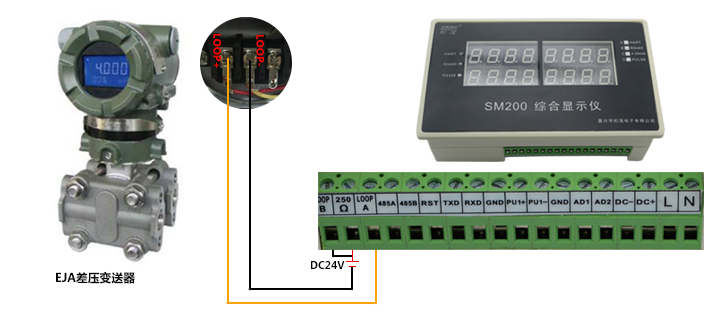

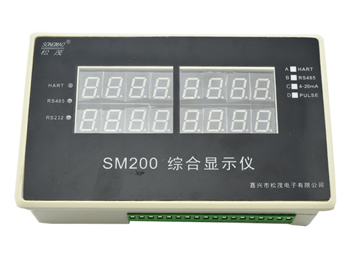

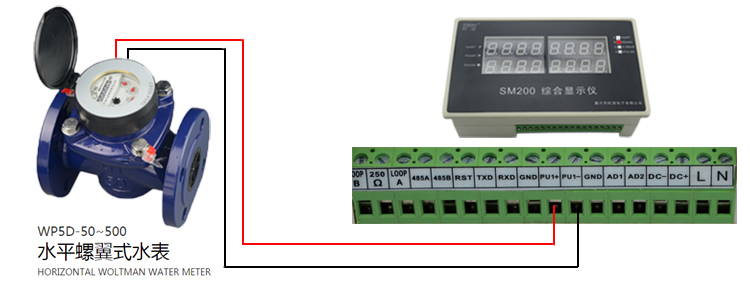

HART綜合顯示儀說明書下載如有特殊需求,產品可開發定制。 HART綜合顯示儀是集成HART協議與RS232/RS485通訊于及數字顯示一體的高科技產品,是微型RTU系統,采用高檔ARM單片機為核心、由高精度運算放大器、接口芯片、硬件門狗電路、輸入輸出回路等組成,并且嵌入通信模塊,及HART調制解調芯片,具有性能穩定,性價比極高等特點。HART綜合顯示儀硬件結構設計完全符合工業標準,在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計,保證了惡劣環境下的穩定工作。 一、產品性能 兩路模擬量采樣接口,12位高精度A/D同時采樣功能。 一路HART接口。 一路脈沖數據采集接口。 一路RS485接口,專用于RS485儀器儀表通訊。 一路RS232接口,用于通訊測試。 可組態采集數據的參數及量程、零點等。 具有斷電記憶功能,斷電后不需要重新設置參數。 二、主要參數 三、產品選型 三、產品實際應用 1.SM200-B綜合顯示儀在HART二線制儀表中的應用 2.SM200-B綜合顯示儀在HART四線制中的應用 3.SM200-A綜合顯示儀在RS485儀表中的應用 4.SM200-B綜合顯示儀在采集脈沖水表中的應用 5.SM200-B綜合顯示儀在投入式液位計傳感器的應用 四、接線圖
|
---|
