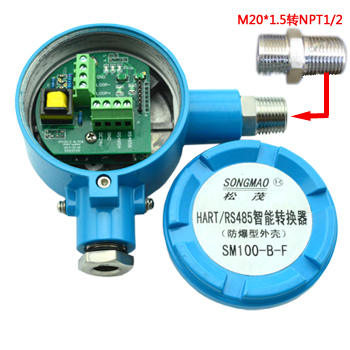

HART MODBUS轉換器
HART轉換器防爆系列是采用ARM微處理器、HART協議調制解調專用芯片并結合大量的實踐經驗所研發的產品。按照工業產品要求進行設計,具有很高的可靠性及穩定性。智能轉換器配有標準的RS485接口,能與有HART協議智能儀表進行數據透明傳輸或者采用MODBUS_RTU協議讀取數據,保證數據進行實時傳輸。HART 協議使用 Bell202 頻移鍵控(FSK) 標準,在4-20mA基礎上疊加調制數字信號,使得HART協議儀表在不干擾4-20mA模擬量信號的同時允許雙向數據通訊SM100-B-F智能轉換器就是數字信號與模擬信號進行雙向調制解調的智能轉換器。
一、產品特點
-
配有RS485通訊接口,可以進行參數配置、更改通訊波特率及奇偶校驗位。
-
采用工業通用防爆型鋁外殼,適用于防爆區使用。
-
采用配置軟件,通過HART轉換器,可以與HART協議智能儀表進行數據通訊,及對智能轉換器參數配置。
-
支持標準的MODBUS_RTU 協議。
-
支持連接單臺HART協議智能儀表。
-
支持多種特殊HART協議智能儀表,并能自定義讀取HART儀表特殊HART協議指令。
二、 產品技術參數
三、HART-MODBUS轉換器在DCS系統中的應用

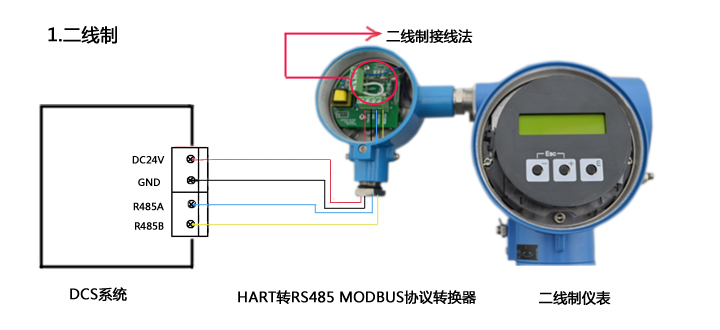

四、SM100-B-F與二線制表實物接法

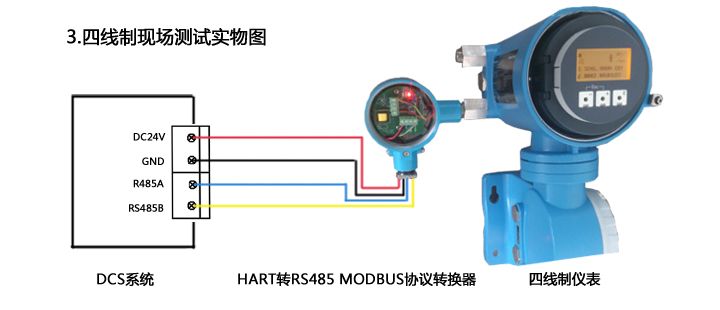

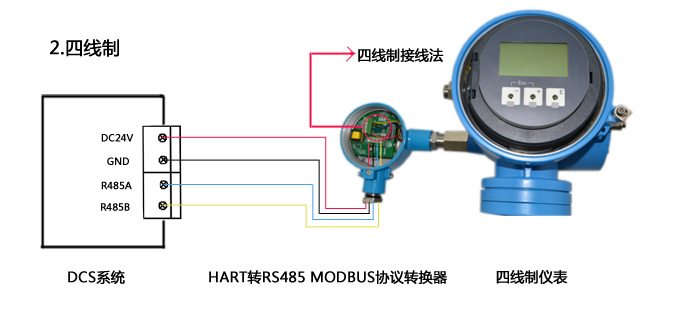

SM100-B-F四線線制表實物接法
五、SM100-B-F與HART智能儀表通訊列表
1)羅斯蒙特系列HART儀表
3300 導波雷達液位計 1700(2700)變送器 8700系列電磁流量計 5400系列變送器
248型一體化溫度變送器 3051S 多變量變送器和流量計 3051壓力系列壓力變送器
8800C渦街流量計
2)西門子系HART儀表
MAG6000(MAG5000) 電磁流量計 FUS060超聲波流量計 FUS1010超聲波流量計
MASS6000流量計 SITRANS FX300氣體流量計 SITRANS LR 200料位計
3)科隆系列HART儀表
IFC100電磁流量計 IFC300電磁流量計 IFC090電磁流量計 IFM 4080 電磁流量計
OPTIFLEX7300C物位計 VFC070氣體流量計 UFC500 流量計 IFM 4110電磁流量計
BM700雷達物位計
4)ABB系列HART儀表
WateMaster FEX100流量計 FEH300流量計 2600T系列壓力變送器 FEP 311流量計
AM54轉子流量計 FMT200系列氣體流量計
5)E+H系列HART儀表
NMS 53X系列液位計 FMR 530系列物位計 FMU 40系列料位計 PDM 230(235)差壓變送器
FMR 23X(24x)系列液位計 PROline Prowirl 72質量流量計 PROline promag 10 W電磁流量計
PROline Promass 83 系列流量計
6)橫河系列HART儀表
YOKOGAWA AX系列電磁流量計 EJA 系列壓力變送
7)其他類型HART儀表
LD301系列智能壓力變送器 MSP400RH超聲波液位變送器 VT5000 菲舍波特渦街流量計
F56系列金屬管浮子流計 HT50系列金屬管浮子流量計 VAG 雷達料位計 東芝電磁流計
