40路模擬量GPRS無線遙測終端

說明書下載

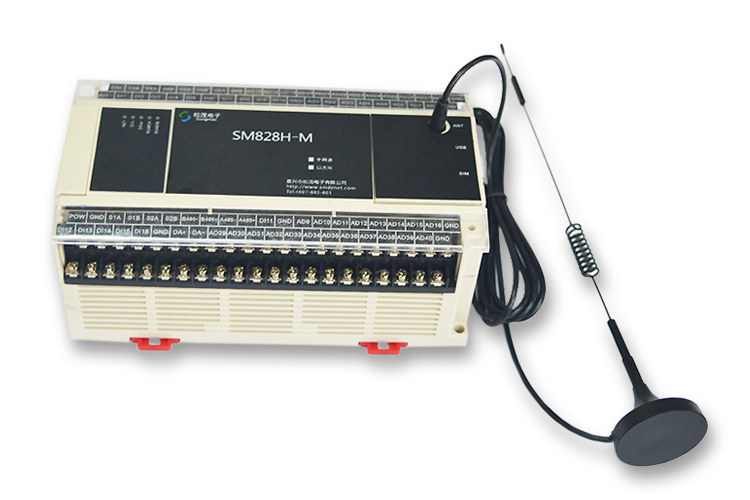

一、產品簡介
SM828H-M系列數據采集器是基于GPRS傳輸?shù)囊惑w化采集器RTU系統。它以高檔ARM處理器為核心，由高精度運算放大器、接口芯片、看門狗電路、液晶顯示屏、鍵盤及輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。
由于SM828H-M系列數據采集器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

二、產品性能
● 具有16路或40路模擬量采集，高精度A/D同時采樣功能。
● 具有11路或16路脈沖量計數功能和開關量采樣功能。
● 具有兩通道或六通道DO繼電器形式輸出接口，可以定義成報警自動控制或者指令控制。
● 具有兩路RS485儀表通訊接口，支持標準的MODBUS_RTU協議及內置20多種流量計通訊協議。
● 具有1路4～20mA模擬量輸出（具體查看2.2產品選型表）。
● 可組態采集數據的參數類型、量程、零點、上下限報警值、上上下下限閥值及脈沖底度等。
● 可組態站號、時間、通訊參數等。
● 安裝全網通模塊時，支持動態域名及固定IP。
● 安裝全網通模塊時，支持數據傳輸?shù)腢DP或者TCP方式。
● 可組態模擬量及開關量報警使能。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，每五分鐘保存一次數據，能夠保存兩個月的歷史數據。

三、主要參數
● 外殼尺寸：長175 mm × 寬90 mm × 高75 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 模擬量輸入阻抗：250Ω，可以采集4～20mA，0～5V直流信號。
● 脈沖及開關量：部分輸入采用光電耦合隔離，高低電平在20ms以上的寬度。
● 繼電器輸出接點容量：5A/DC 30V，或者5A/AC 250V。
● 防護等級：IP65。

四、接線端子介紹
● POW、GDN：直流電源供電，電源線正負極（+、-）分別接在對應的（POW、GND）端子上。
● DI1+、DI1-～DI6+：開關量通道光電耦輸入，用于采集有源開關量。
● DI7～DI16：開關量通道輸入，用于采集無源開關量。
● AD1～AD40、GDN：模擬通道輸入，用于采集模擬信號。其輸入阻抗為250Ω，可以輸入直流電流信號（DC 4～20mA）或者直流電壓信號（DC 0～5V）。
● 01A、01B～06A、06B：繼電器輸出，如果設置采集器報警時繼電器輸出，當采集器報警時，可以通過繼電器信號輸出來控制隨機設備。
● R485A、R485B：RS485通訊，用于采集RS485儀表設備，實現采集器與設備之間的數據傳輸。
● DA+、DA-：模擬量輸出，輸出 4～20mA直流電流信號。

五、接線圖

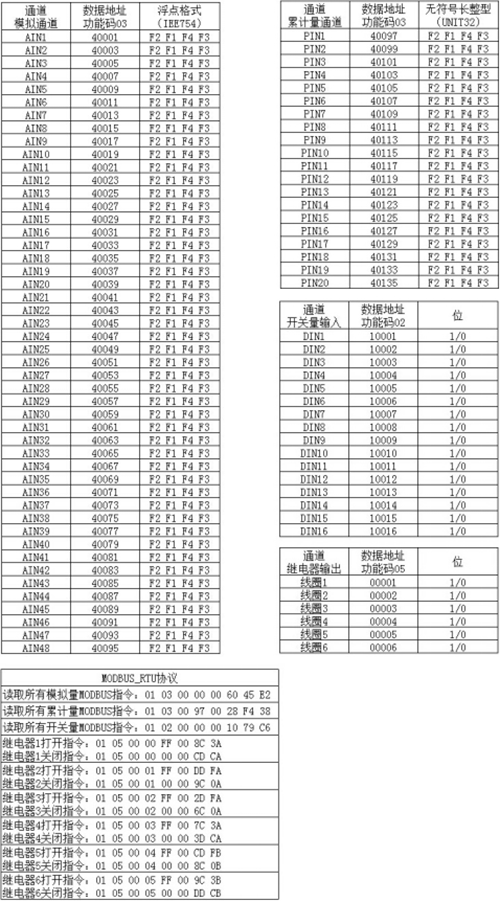

六、RTU協議數據地址及MODBUS指令
