HART TCP 以太網采集器

說明書下載

如有特殊需求，產品可開發定制。

HART以太網數據采集器是集成HART協議與以太網通訊于一體的高科技產品,是微型RTU系統，采用高檔ARM單片機為核心，、由高精度運算放大器、接口 芯片、硬件門狗電路、輸入輸出回路等組成,并且嵌入通信模塊,及HART調制解調芯片，具有性能穩定，性價比極高等特點。HART-TCP數據采集器硬件結構設計完全符合 工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

一、產品性能

1.兩路模擬量采樣，12位高精度A/D同時采樣功能。

2.四路開關量采樣功能。

3.一路HART接口。

4.可組態采集數據的參數及量程、零點等。

5.通過HART協議直接從儀表里讀取數據。

6.本地、遠程都可以查詢和設置所有運行參數。

7.可通過以太網配置參數。

8.具有斷電記憶功能，斷電后不需要重新設置參數。

二、主要參數

1.安裝尺寸：長120 mm × 寬80 mm × 高40 mm。

2.工作環境溫度：-40℃ ∽ +85℃。

3.儲存溫度：-40℃ ∽ +85℃。

4.電源輸入電壓：DC 12 ∽24 V。

5.模擬量輸入阻抗為：250Ω，可以采集DC 4∽20mA，DC 0∽5V直流信號。

6.HART協議采樣電阻為250Ω。

7.開關輸入為無源接點。

三、HART-TCP 以太網數據采集器選型

1.HART-TCP-A 以態數據采集器:

只采集HART接口 通過以太網接口,把HART協儀轉換MODBUS-TCP協議或者M(jìn)ODBUS_RTU協儀。

2.HART-TCP-B 以太數據采集器:

采集HART接口，DC4-20mA, DI開關量接口 通過以太網接口,把HART協議及模擬量,開關量轉換MODBUS-TCP協議或MODBUS_RTU協儀。

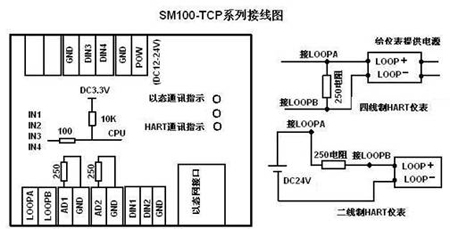

3.HART-TCP 以太網數據采集器接線示意圖
